为了在低温无热源条件下合成萘系减水剂，必须选择合适的引发剂。通常，过氧化物引发剂需要高氧化能。选择氧化还原引发体系可以大大降低初级自由基形成的氧化能，降低反应温度。通过相关实验，得出过氧化氢对高浓度减水剂分散性能的影响如下：

　　过氧化氢作为减水剂体系中的引发剂，在反应器中加入一次，然后以均匀速率滴加还原剂，通过电子转移生成自由基。因此，氧化剂的用量影响合成萘系减水剂的引发速率和分子量。

　　氧化剂含量低时，引发速率低，聚合产物分子量大。氧化剂含量高时，引发率高，聚合产物分子量小。合成过程结束后，氧化剂和还原剂相互匹配。通常来说，引发剂用量为大单体用量的0.1%~1%。具体用量需通过实验确定。因此，该体系的初始温度为20℃，羧基密度为4，巯基丙酸含量为0.5%，还原剂参数为0.38%，滴加时间为2.5h，探讨了氧化剂含量对减水剂分散性能的影响。

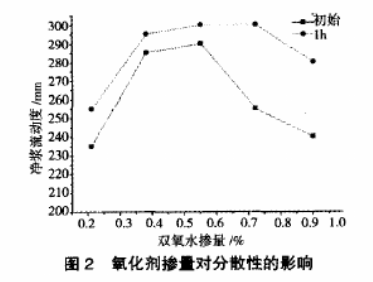

　　从上图可以看出，当过氧化氢的用量为0.21%~0.9%时，减水剂的分散性先增加后减小。0.55%时分散性较好。氧化剂的用量直接影响高浓度减水剂的分子量。通过文献研究，有学者发现，当分子量为30k-50k时，萘系减水剂的分子分散性能较好。当氧化剂含量较低时，形成的分子量较高，体系粘度较大。氧化剂含量高时，形成的分子量低，分散性能差。
