本文以稻草为主要原料，先是以苯酚和间苯二酚为液化剂，在浓硫酸催化下对稻草进行液化。然后用无水亚硫酸钠和甲醛对液化产物进行改性，得到可用于染料分散的木质素磺酸盐。研究了木质素磺酸盐染料分散剂的制备：

　　（1）制备了具有酚醛木质素结构的液化产物，并用红外光谱对其结构进行了表征。

　　（2）对木质素磺酸盐分散剂的制备进行了分散力、高温稳定性和耐磨性测试，并用红外光谱对其结构进行了表征。研究了亚硫酸钠用量、甲醛用量、反应温度和反应时间对木质素磺酸盐分散染料分散剂性能的影响。

　　稻草苯酚液化采用100℃选择性液化法，稻草与苯酚的质量比为1:4（g/g），催化剂浓硫酸用量为1.2mmol/g，反应温度为100℃，反应时间为90min。秸秆苯酚选择性液化率为51.8%。

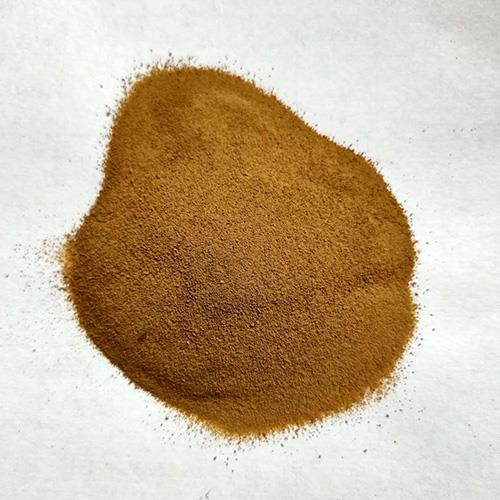

　　以稻草苯酚选择性液化为原料，在碱性条件下与甲醛和亚硫酸钠进行改性反应，制备木质素磺酸盐分散染料分散剂。

　　通过单因素和正交试验得出改性反应的较佳工艺条件为：反应温度90℃，反应时间5h，亚硫酸钠用量5mmol/g，甲醛用量5mmol/g，所得产品的分散力为82%，高温稳定性为130℃，耐磨性为5h。

　　稻草间苯二酚在140℃下选择性液化，稻草与间苯二酚的质量比为1:4（g/g），浓硫酸催化剂用量为1.2mmol/g，反应温度为140℃，反应时间为90min。

　　稻草中间苯二酚的选择性液化率为64.1%。通过稻草间苯二酚选择性液化产物与甲醛、亚硫酸钠在碱性条件下的改性反应，制备了木质素磺酸盐型分散染料分散剂。

　　通过单因素和正交试验得出改性反应的较佳工艺条件为：反应温度90℃，反应时间6h，甲醛用量0.04g/g，亚硫酸钠用量0.08g/g，此时产品分散力为83%，耐磨性为2h，高温稳定性达到120℃。
