在自流平材料中添加保水剂可有效控制自流平材料因失水过快而导致的材料水化不周全、强度降低、表面脱粉、干裂等现象。它是石膏自流平添加剂中的一种，因保水剂本身具有增稠增黏的作用，对自流平砂浆之流动度会构成一些不利影响，所以，应严格的控制运用保水剂的种类与掺量。

　　一、保水剂种类：

　　保水剂主要是水溶性的高分子化合物，包括聚丙烯酸盐、纤维素、天然橡胶等。纤维醚主要包括有甲基羟乙基纤维素醚(MHEC)、甲基羟丙基纤维素醚(MHPC)和甲基纤维素醚(MC)。

　　二、保水剂的作用及用量：

　　向石膏基自流平之中掺入该石膏自流平添加剂以后，可以大幅提高水的粘度系数，改良稳定性、粘聚性和保水性，提高抗裂性、抗渗性及粘接强度。若砂浆的保水性差，则在大面积浇注和流动过程中，地面基层会吸收很多水分，导致流动性能降低，正常水化用水变少，以至于引起强度降低。

　　同时，也会引起分层离析、颗粒沉降速度变快、泌水等现象，然后，材料表面形成“假壳”现象，影响到耐磨性、平整度、光洁度。在典型石膏基SLMF配方中，保水剂的掺量一般为石膏质量的0.5%～1.0%。

　　三、实例分析：

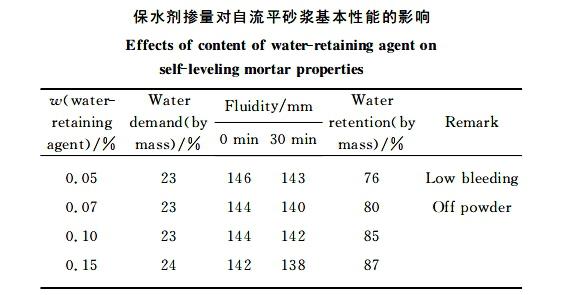

　　下面数据能为采用α-石膏为凝结材料，选用400mPa·s的甲基纤维素醚做保水剂，改变保水剂的掺量，测试自流平的性能。

　　从上表可以看出，当该石膏自流平添加剂掺量从0.05%增至0.15%时，自流平砂浆的初始流动度之用水量基本没有变化，流动度损失也较小，但是当保水剂掺量低于0.1%时，自流平砂浆会出现泌水现象，保水率较低，增稠保水作用不显明，且自流平砂浆硬化后会出现起粉现象，当保水剂掺量为0.1%和0.15%时，自流平砂浆保水率高、不泌水、不起粉，这可能是由于保水剂掺量的增加提高了自流平砂浆的保水能力，缩短了凝结时间，因此，从自流平砂浆基本性能和经济性方面考虑，本研究中保水剂适宜掺量为0.1%。
