有研究通过测定不同减水剂质量浓度下，减水剂饱和吸附量，并建立吸附等温线，进而了解萘系减水剂的吸附机理，各减水剂在水泥颗粒表面的吸附量见图1，水灰质量比为10:1。

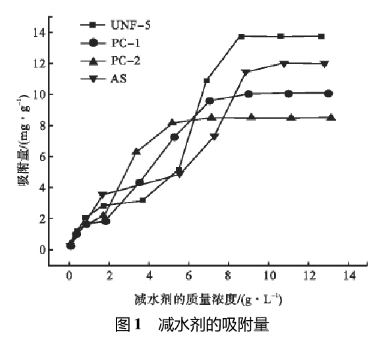

　　图1表示不同减水剂的平衡质量浓度与吸附量的关系，从图中可以看出水泥颗粒表现出对减水剂分子的显明的吸附特征，随着减水剂质量浓度的增加其吸附量变化显明，值的注意的是在低质量浓度(≤2g/L)时吸附量的增加速度，会有一些放缓，而在质量浓度继续增加时，减水剂的吸附量又速度上升，此种吸附曲线类似于L.S型也就是双平台型。

　　根据双平台模型对萘系减水剂吸附过程进行分析，减水剂的吸附分为两个阶段，阶段一也就是低质量浓度(≤2g/)时，减水剂分子在以静电引力为主导力的条件下，在水泥颗粒表面的吸附位上发生吸附现象，以单分子层的形式吸附在水泥颗粒表面。

　　阶段二随着减水剂质量浓度的不断增加，原来吸附在水泥表面的减水剂分子，成为了吸附活性中心，吸引了越多的减水剂分子，聚集在周围在水泥颗粒表面的吸附位附近，形成了类似胶团的结构，称之为表面胶团，进而引起减水剂的吸附量继续增加。随着质量浓度的增加，表面胶团逐渐增多，当质量浓度大于萘系减水剂临界胶团质量浓度(CMC)时，水泥颗粒表面的吸附位将为表面胶团所覆盖。

　　从图1可知在吸附平衡时，吸附量由大到小排列为UNF-5>AS>PC-1>PC-2这是由于各减水剂分子的带电量以及分子结构所决定的，带电量越大吸附量越大，分子结构越简单，支链结构越少，其空间位阻越小吸附量也就越大。
